雙向開關

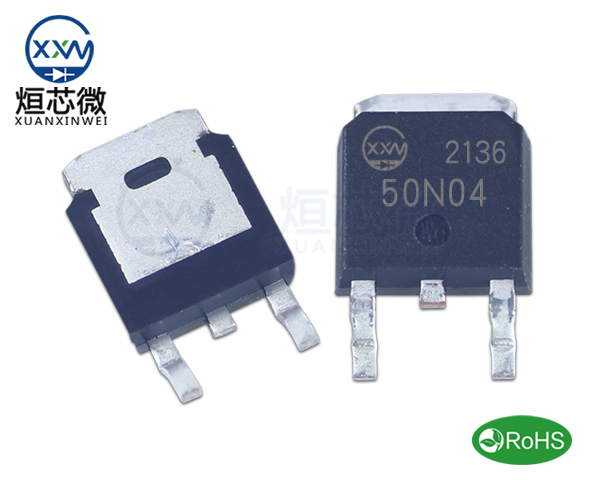

雙向電源開關，即BPS，一種使用MOSFET或 IGBT 構建的有源器件，在上電時允許雙向雙向電流流動，并在斷電時阻止雙向電壓流。

特性

1.低導通電阻

2.低靜態電流

3.高電壓承受能力

4.高溫度工作能力等。

它有著雙向傳導的功能，可以實現電源的雙向開關控制。如下圖

A：施加正電壓

B：施加負電壓

雙向開關（BPS）的結構通常由兩個MOSFET管組成：一個用于正向開關，一個用于反向開關。

只需改變電壓的極性，就能使開關動作相反

（A和B點對換互通）

在正向開關狀態下，正向MOSFET導通，反向MOSFET截止；

在反向開關狀態下，反向MOSFET導通，正向MOSFET截止。

當控制信號均為低電平時，兩個MOSFET均處于關斷狀態。此時電路中沒有流過的電流，并呈現開路狀態。

當控制信號中任意一個為高電平時，對應的MOSFET為導通狀態。此時通過導通的MOSFET使電流流過電路，實現了電路的通路狀態。

當控制信號均為高電平時，兩個MOSFET都處于導通狀態。此時電路中電流流過的路徑被切斷，并呈現開路狀態。

雙向開關（BPS）具備以下功能：

1.由于它的特性，它可以實現電源的雙向（正反）開關控制；

2.其具備低導通電阻，以減小功耗，從而改善負載的調節功能；

3.足夠的高電壓高溫度工作能力，能承受高溫環境以及高壓場景的使用。

4.具有低靜態電流，能夠延長電池壽命；

保護功能：BPS還包括過壓保護、過流保護、過溫保護等。

在MOSFET中，BPS通常用于電源管理電路中。

如電池保護電路、電源切換電路等。同樣，雙向開關（BPS）可以實現電源的雙向開關控制，保護電路免受過壓、過流等因素的損害，提高電路的可靠性和穩定性。
